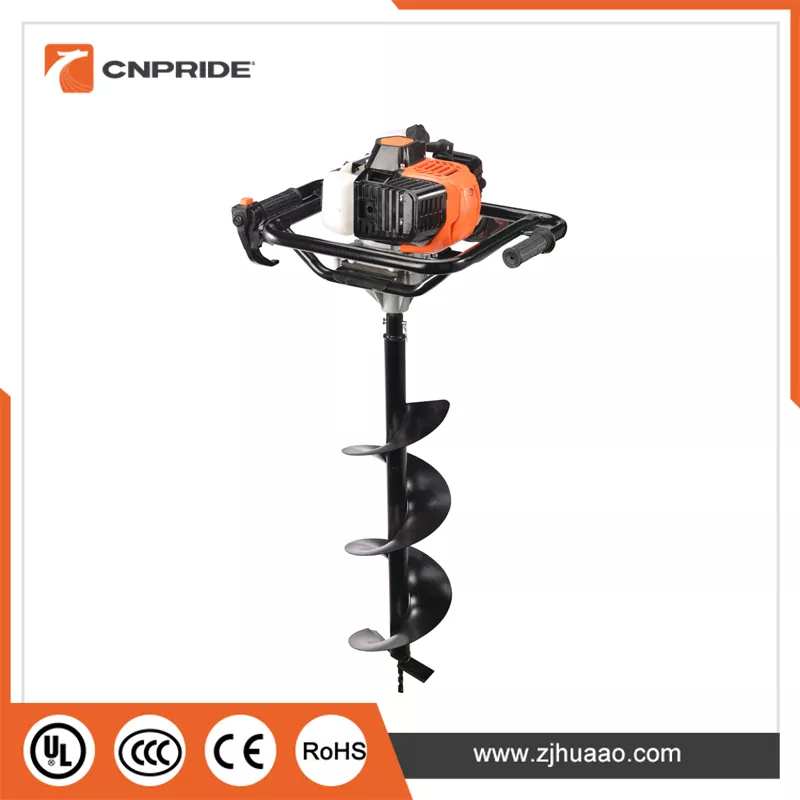

A Gasoline Earth Auger egy hordozható, motoros fúrógép, amelyet hatékony talajbehatolásra terveztek. Egyesíti a kétütemű belső égésű motor erejét mechanikus erőátviteli rendszerrel és vágószerszámmal, így elengedhetetlen eszköze a kerítésszereléstől a faültetésen át a talajmintavételig és az építési munkákig. Ez a cikk a benzines földcsiga mélyreható, mérnöki szempontú elemzését tartalmazza, feltárva hajtásláncát, mechanikai felépítését, működési mechanikáját és biztonsági mechanizmusait.

Az áramforrás: kétütemű motor jellemzői

A legtöbb hordozható készülék szívébenBenzines földcsigákegy léghűtéses, kétütemű, egyhengeres benzinmotor. Ezt a motortípust kivételes teljesítmény-tömeg aránya és mechanikai egyszerűsége miatt választották, amelyek mindkettő kritikus fontosságú a távoli kültéri környezetben működő kézi vagy könnyű berendezések számára.

• Lökettérfogat és teljesítmény: A motor lökettérfogata általában a belépő szintű modellek 52 köbcentiméterétől a nagy teherbírású változatok esetében 80 köbcentiméterig vagy magasabbig terjed. Ez az elmozdulás körülbelül 1,8 kW (2,4 LE) és 3 kW (4 LE) közötti teljesítményt jelent. A teljesítménygörbét a motor fordulatszáma szabályozza, a legtöbb egység 2100-8500 ford./perc üresjárati fordulatszámon üzemel, és a nyomatékot egy redukciós sebességváltón keresztül juttatja el a kimeneti orsóhoz.

• Üzemanyag- és kenőrendszer: A négyütemű motorokkal ellentétben a kétütemű ciklushoz előre összekevert üzemanyag-olaj keverékre van szükség. Az ipari szabvány szerinti keverési arány általában 25:1 vagy 40:1 (benzin és kétütemű olaj), a gyártó specifikációitól és az olajminőségtől függően. A hidegindítás megbízhatóságának javítása érdekében a legtöbb egységben a karburátor előtt van egy primer izzó (üzemanyag-szivattyú), amely lehetővé teszi a kezelő számára, hogy az első húzás előtt manuálisan szívja be az üzemanyagot a karburátortartályba. Az üzemanyagtartály űrtartalma általában 1,0-1,2 liter, amely elegendő üzemidőt biztosít hosszabb terepi műveletekhez.

• Gyújtás- és indítási rendszer: A gyújtási rendszer kondenzátorkisülési gyújtási (CDI) modult alkalmaz, amely külső áramforrás nélkül stabil, nagyfeszültségű szikrát bocsát ki. Az indítás egy visszahúzó (húzózsinóros) indítón keresztül történik, amely húzáskor bekapcsolja a motor lendkerekét. Ennek a rendszernek a műszaki előnye az elektromos hálózatoktól való teljes függetlenségében rejlik, ami megbízható működést biztosít távoli vadonban, hegyvidéki terepen és egyéb hálózaton kívüli munkaterületeken.

Mechanikai felépítés: a motortól a csigabitig

A mechanikai energia átvitele a motorról a talajra számos kritikus elemet foglal magában, amelyek célja a nyomaték szabályozása, a sebesség csökkentése és a vibráció elszigetelése.

Centrifugális tengelykapcsoló és teljesítménybekapcsolás logika: A centrifugális tengelykapcsolót a motor főtengely-kimenete és a sebességváltó bemenete közé szerelik. Működési elvét a centrifugális erő vezérli: alapjáraton a tengelykapcsoló pofák rugófeszítés alatt visszahúzva maradnak, nem adnak át erőt. Ahogy a fojtószelep kinyílik, és a motor fordulatszáma a bekapcsolási küszöbértékre emelkedik (általában 2500-3000 ford./perc), a saruk a centrifugális erő hatására kifelé tágulnak, bekapcsolva a tengelykapcsoló dobját, és simán továbbítják az erőt a sebességváltónak. Ennek a kialakításnak kettős mérnöki jelentősége van: a csigafúró teljesen álló helyzetben marad alapjáraton, növelve a kezelő biztonságát, valamint megakadályozva a szükségtelen kopást és üzemanyag-fogyasztást a pozicionálás során.
Nyomatékszorzás – A sebességváltó alapfunkciója: A motor nagy fordulatszámú, alacsony nyomatékú teljesítménye nem kompatibilis a fúrási követelményekkel, amelyek alacsony fordulatszámon nagy nyomatékot igényelnek. A redukciós sebességváltó ezért a hajtáslánc kritikus eleme. Az általános konfigurációk közé tartozik a bolygókerekes fogaskerekes vagy a párhuzamos tengelyű spirális fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes redukciója, a redukciós arányok általában 15:1 és 40:1 között mozognak. A csökkentés után az orsó kimeneti fordulatszáma körülbelül 150-200 ford./percre csökken, ami az optimális tartomány a talajvágáshoz. Ez a sebesség elegendő vágási sebességet biztosít, miközben megakadályozza a bit csúszását, a talaj kilökődését és a kezelő elvesztését.
Reaktív nyomaték- és rezgéscsillapítás: Ez egy gyakran figyelmen kívül hagyott, de kritikusan fontos mérnöki kihívás a benzines földcsiga tervezésében. Ahogy a fúró átvágja a talajt, a talaj egyenlő és ellentétes reaktív forgatónyomatékot fejt ki a fúróra, amely közvetlenül a géptesten keresztül jut el a fogantyúkhoz. Ha ez a reaktív erő meghaladja a kezelhető szintet, a kezelőnek jelentős fizikai erőfeszítést kell fordítania a stabilitás megőrzésére, ami súlyos izomfáradtsághoz és potenciális csuklósérüléshez vezethet hosszabb használat során. A fejlett modern modellek ezt a rezgéscsillapító keret kialakításával oldják meg – gumi szigetelőperselyek vagy rugócsillapító szerkezetek segítségével leválasztják a merev kapcsolatot a motor/sebességváltó egység és a fogantyúk között, jelentősen csökkentve az átvitt vibrációt és az átmeneti lökésterhelést.

Csiga bit geometria és vágási mechanika

A működési képesség aBenzin földcsiganemcsak a teljesítménytől és a sebességváltótól függ, hanem a terminál vágóelemétől – a csigafúrótól is. Geometriája sokkal kifinomultabb, mint egy egyszerű spirális lemez; ez a folyadékdinamika és a talajmechanika révén optimalizált összetett szerkezet.

1. Repülések és forgácseltávolítási funkció: A bittest egy központi acélcsőből áll, amelynek hosszában összehegesztett, folytonos spirális vonalak vannak. A szárnyak külső átmérője határozza meg a furat átmérőjét (általános specifikációk 100 mm, 150 mm, 200 mm, 300 mm és egyedi méretek). A repülések spirálszöge kritikus paraméter: a túl sekély szög nagy forgácskiürítési ellenállást és alacsony hatékonyságot eredményez; a túl meredek szög a fúrófúró önreteszelését okozza (ahol a levágott talaj nem tud kijönni a lyukból, és elakad a fúró). A mérnöki gyakorlat eltérő spirálszög-terveket ír elő a különböző talajtípusokhoz – a homokos talajok, az agyagos talajok, a fagyos talajok és a kavicsos talajok mindegyike speciális szögoptimalizálást igényel.

2. Vezérlőpont és vágóél – A behatolási mechanizmus: A fúrófúró legalsó részén található a vezetőpont, amely jellemzően egy kúpos vagy kereszt alakú szerkezet, amelyet gyakran cementált keményfém betétekkel borítanak. Feladata, hogy a fúrás kezdeti szakaszában középponti stabilitást biztosítson, megakadályozva a fúrószár megcsúszását vagy elhajlását a talajjal való érintkezéskor. Közvetlenül a pilótapont felett helyezkednek el a fő vágóélek, amelyek geometriai szögei – lejtési szög, hézagszög és vágóél dőlésszöge – közvetlenül befolyásolják a talajbehatoláshoz szükséges fajlagos energiafogyasztást. A nagy terhelésű, kavicsos vagy fagyos talajú alkalmazásokhoz a prémium bitek keményfém hegyű lapkákat tartalmaznak a fő vágóéleken, ami jelentősen javítja a kopásállóságot és az ütésállóságot.

3. Kettős repülésű és változtatható dőlésszögű kialakítások: A bonyolult geológiai viszonyok kezelésére, ahol a talajrétegek kiszámíthatatlanul váltakoznak, egyes professzionális minőségű bitek kettős repülési konfigurációt alkalmaznak – két párhuzamos spirális repülést, amelyek egyidejűleg javítják a forgácseltávolítás hatékonyságát és a lefelé irányuló vezetési stabilitást. Ezenkívül a változó osztású kialakítások (rövidebb alul, hosszabb emelkedés felül) nagyobb vágási erőt biztosítanak a kezdeti behatolás során, miközben felgyorsítják a forgácskiürítést a felső szakaszon, megakadályozva a talaj felgyülemlését a fúrólyuk falán.

Működési ellenőrzések és biztonsági védelmi mechanizmusok

A benzines földcsiga működése nem olyan egyszerű, mint a "fojtószelep kinyitása és a fúrás". Biztonsági védelmi rendszerének mélysége közvetlenül meghatározza a berendezés élettartamát és a kezelő biztonságát.

Fojtószelep-szabályozás és motorfordulatszám-szabályozás: A fogantyúszerelvény egy kioldó típusú fojtószelep-vezérlőt tartalmaz, amely kábelen keresztül csatlakozik a karburátor fojtószelep-lemezéhez. A kezelő az ujjnyomással folyamatos sebességmodulációt ér el. Egyes modellek a ravasz mellett található egy fojtószelep-reteszelő gomb, amely lehetővé teszi a fojtószelep rögzített helyzetét folyamatos működés közben, hogy csökkentse az ujjak tartós nyomás miatti fáradását.
Túlterhelés elleni védelem – A nyírócsap-mechanizmus: Ez a legkritikusabb mechanikai biztonsági alkatrész a benzines földelő csigákban. Amikor a fúró egy előre nem látható akadályba ütközik a föld alatt – nagy sziklával, sűrű gyökértömeggel vagy fagyott keménylemezzel –, a pillanatnyi ellenállási nyomaték messze meghaladhatja a sebességváltó és a motor szerkezeti határait. Védelem nélkül ez közvetlenül a fogaskerék fogtöréséhez, a főtengely eltorzulásához vagy akár a gépház töréséhez vezethet. A műszaki megoldás egy nyírócsap, amelyet a kimeneti orsó és a csigafúró közötti csatlakozásra szerelnek fel. Ez egy szándékosan legyengített, kalibrált alkatrész: ha az ellenállási nyomaték meghaladja az előre beállított biztonsági küszöböt, először a nyírócsap törik el, fizikailag leválasztva a hajtásláncot. A bit forgása azonnal leáll, megvédve a teljes átviteli rendszert a katasztrofális meghibásodástól. A nyírócsap cseréje rutin karbantartási eljárás.
Fékrendszer és vészleállító: Egyes prémium modellek centrifugális féket építenek be a tengelykapcsoló és a redukciós sebességváltó közé. Amikor a kezelő elengedi a gázkart, és a motor fordulatszáma alapjáratra csökken, a fékpofák automatikusan bekapcsolják a kimenő tengelyt, és a fúrófejet másodperceken belül teljesen leállítják. Ez megakadályozza a véletlen érintkezési sérüléseket a gép áthelyezése vagy a fúróhelyek közötti mozgás során.
Ergonómia és működési testhelyzet: A benzines földcsiga álló helyzetben, mindkét kezével a kormányt fogja meg. A kormányrúd távolsága, a markolat szöge és a gép teljes súlypontja ergonómiailag optimalizált. Ideális esetben, ha a fúrófej függőlegesen lefelé áll, a gép súlypontjának a kezelő keze közé kell esnie, minimálisra csökkentve az előre vagy hátrafelé dőlés ellensúlyozásához szükséges további nyomatéki erőkifejtést.

Karbantartási alapelvek és mérnöki gyakorlatok

A benzines földcsiga karbantartása alapvetően egy kétütemű motor és mechanikus erőátviteli rendszer gondozása. Alapelvei három fő gyakorlatban foglalhatók össze:

1. Üzemanyag frissesség: Az előre összekevert kétütemű üzemanyag 30 napos tárolás után kezd lebomlani, amikor a könnyű frakciók elpárolognak, és oxidatív gumik képződnek, amelyek könnyen eltömítik a karburátor fúvókáit és járatait. A legjobb mérnöki gyakorlat azt javasolja, hogy etanollal stabilizált, speciális kétütemű üzemanyagot használjon, vagy ürítse ki a tartályt, és járassa szárazon a motort, amíg a karburátor ki nem merül minden munkamenet után.

2. Légszűrő tisztítása: A fúrási műveletek során jelentős por keletkezik. A hab vagy papír légszűrő elemek napi tisztítást igényelnek. Az eltömődött légszűrő gazdag keveredési körülményeket, tökéletlen égést, felgyorsult szénfelhalmozódást, és végső soron a hengerek bekopását vagy beszorulását okozza.

3. Sebességváltó kenése: A redukciós sebességváltó speciális hajtóműzsírral van feltöltve (jellemzően NLGI 2. fokozatú lítium alapú zsírral). A rendszeres ellenőrzés és utántöltés elengedhetetlen a hajtómű szárazonfutásból eredő idő előtti meghibásodásának megelőzése érdekében.

ABenzin földcsigasokkal több, mint egy egyszerű "benzinmotor csavarrúddal"; ez egy kifinomult talajfúró rendszer, amely integrálja az égésdinamikát, a gépi erőátviteli technikát, a talajvágási mechanikát és az ergonómiát. Kialakításának eleganciája megnyilvánul a centrifugális tengelykapcsoló zökkenőmentes erőbekapcsolásában, a sebességváltó precíz nyomatékerősítésében, a nyírócsapnak, mint a gépbiztonság végső védelmi vonalának szerepében, és a csavarmenet pontos szabályozásában a talajforgács-áramlás felett. Csak ezeknek a mélyreható műszaki alapelveknek a megértésével lehet igazán elsajátítani ezt a berendezést, és tudományos karbantartással és hatékony működéssel alkalmazni.
